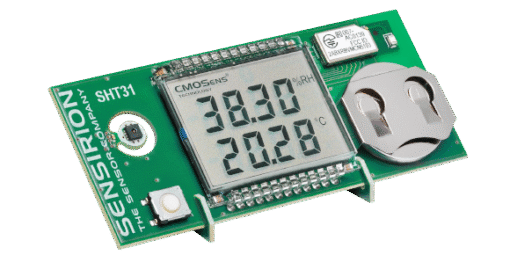

SHT31 Smart Gadget Development Kit

Sensirion SHT31 Smart Gadget, İsviçreli Sensirion firmasının SHT3x serisi nem ve sıcaklık sensörlerini (özellikle SHT31) tanıtmak ve geliştirmek amacıyla tasarlanmış kompakt bir referans tasarım (development kit) ve demo karttır. Bu ürün, sensörün yüksek performansını ve kullanım kolaylığını göstermek için geliştirilmiş bir “akıllı gadget”tır. Hem bağımsız çalışabilen bir cihaz hem de geliştiriciler için Bluetooth Low Energy (BLE) ile kablosuz bağlantı sağlayan bir başlangıç kitidir.

Genel Tanım ve Amaç

• Kompakt devre kartı şeklinde tasarlanmıştır (boyutları yaklaşık 75 x 32 x 0.8 mm).
• SHT31 sensörünün nem, sıcaklık ve çiğlenme noktası (dew point) ölçümlerini gerçek zamanlı olarak LCD ekranda gösterir.
• Bluetooth Low Energy (BLE / Bluetooth Smart) sayesinde iOS ve Android akıllı telefonlarla kablosuz iletişim kurar.
• Veri loglama (kayıt) özelliği vardır; ölçüm değerlerini dahili belleğe kaydeder ve uygulama üzerinden indirilebilir.
• Geliştiriciler için referans tasarım görevi görür: Donanım, firmware ve uygulama kaynak kodları GitHub’da açık olarak paylaşılmıştır. Kendi projelerinize (kablosuz sensör, IoT, HVAC, otomotiv vb.) hızlı başlangıç sağlar.

Ürün artık üretimde olmayabilir (discontinued), ancak stoklarda bulunabilir veya benzer yeni SHT serisi kitlerle değiştirilebilir.

Ana Özellikler

• SHT31 Nem ve Sıcaklık Sensörü (Sensirion’un 3. nesil sensörü):
  • Nem ölçüm aralığı: 0 – 100 %RH
  • Tipik nem doğruluğu: ±2 %RH (0-100% RH aralığında)
  • Sıcaklık ölçüm aralığı: -40°C ila +125°C
  • Tipik sıcaklık doğruluğu: ±0.2°C (0°C ila 90°C aralığında)
  • Hızlı tepki süresi (τ63%): Nem için ~8 sn, sıcaklık için >2 sn
  • Tam kalibre edilmiş, lineerleştirilmiş ve sıcaklık kompanzasyonlu dijital çıktı (I²C arayüzü)
  • Düşük güç tüketimi
• LCD Ekran:
  • Nem (%RH), sıcaklık (°C veya °F) ve çiğlenme noktası (dew point) gösterimi.
  • 0.01 çözünürlükle hassas görüntü.
  • Üst satırda nem veya dew point, alt satırda sıcaklık (1 saniyede bir güncellenir).
• Bluetooth Low Energy (BLE):
  • Kablosuz bağlantı (Bluetooth 4.0+ destekli cihazlar ile).
  • Gerçek zamanlı veri izleme, loglama ayarları ve veri indirme.
  • iOS (iPhone 4S ve üstü, iOS 8+) ve Android (4.3 ve üstü, 2013 sonrası cihazlar) uyumlu.
  • Resmi Sensirion uygulamaları (MyAmbience veya Smart Gadget app) ile kullanılır; kaynak kodları GitHub’da mevcut.
• Düğme ve Kullanım Kolaylığı:
  • Kısa basış: Nem ↔ Dew point geçişi.
  • Uzun basış (>1 sn): BLE modunu açma/kapama (pil ömrünü uzatmak için kapatılabilir).
  • Pil takarken basılı tutarak °C ↔ °F değiştirme.
• Güç Kaynağı:
  • CR2032 (3V) coin pil ile çalışır.
  • Düşük güç tüketimi sayesinde uzun pil ömrü (BLE kapalıyken daha uzun).
  • Çalışma sıcaklığı: -10°C ila +60°C (pil sınırlaması nedeniyle).
• Diğer Özellikler:
  • Dahili veri loglama (uygulama ile aralık ayarlanabilir, 1 sn’den 3 saate kadar; bağlantı kesilse bile kayda devam eder).
  • Geliştirici dostu: Tam şema, PCB layout, Gerber dosyaları, firmware ve app kaynak kodları GitHub’da (SmartGadget-Hardware ve SmartGadget-Firmware reposu).
  • Basit kurulum: Kutudan çıkar, pil yalıtım şeridini çek, hemen çalışır. Masaüstü standı ile birlikte gelir.

Detaylı Teknik Özellikler (SHT31 Sensörü Baz Alınarak)

Sensirion SHT31, endüstri standardı yüksek hassasiyetli bir sensördür:

• Nem:
  • Doğruluk: ±2 %RH (tipik)
  • Tekrarlanabilirlik: 0.1 %RH
  • Uzun vadeli drift: <0.25 %RH/yıl
• Sıcaklık:
  • Doğruluk: ±0.2°C (0-90°C)
  • Tekrarlanabilirlik: 0.06°C
• Besleme Gerilimi: 2.4 – 5.5 V (gadget’ta pil ile 3.3V civarı)
• Ortalama Akım Tüketimi: Çok düşük (mikroamper seviyesinde, BLE kapalıyken daha az)
• Boyut: Sensör kendisi çok küçük (DFN paketi), gadget toplamı 75×32 mm

Kullanım Alanları

• Geliştirme ve Prototipleme: Kablosuz sıcaklık-nem izleme projeleri, IoT cihazları, akıllı ev, sera, veri logger.
• Test ve Demo: Sensör performansını hızlıca görmek için.
• Uygulamalar: HVAC sistemleri, otomotiv, tüketici elektroniği, tıbbi cihazlar, endüstriyel izleme.
• DIY projelerinde (örneğin Mycodo gibi yazılımlarla entegrasyon) popülerdir; 3D yazıcı kılıf tasarımları bile vardır.

Nasıl Çalışır? (Kısa Kullanım Kılavuzu)

1. Pil yalıtımını çıkarın → LCD hemen nem ve sıcaklığı gösterir (standalone mod).
2. Kısa düğme basışı ile dew point veya birim değiştirin.
3. Uzun basış ile BLE’yi açın (Bluetooth simgesi yanıp söner, cihaz ID gösterilir).
4. Telefonunuza “Sensirion Smart Gadget” veya “MyAmbience” uygulamasını indirin.
5. Bağlanın → Gerçek zamanlı değerler, konfor bölgesi grafikleri, tarihsel veriler ve log indirme erişimi.
6. Log aralığını ayarlayın ve verileri kaydedin/indirin.

BLE bağlantısı yaklaşık 20 metre mesafede (ofis ortamı) çalışır. Bağlantı kesilse bile loglama devam eder.

Geliştiriciler İçin Ek Bilgiler

• GitHub Kaynakları:
  • Donanım: Şemalar, BOM, PCB dosyaları.
  • Firmware: BLE modülü (nRF51822 tabanlı) ve ana işlemci.
  • Uygulamalar: iOS ve Android kaynak kodları (özel GATT servisleri: Humidity, Temperature, Logger, Battery vb.).
• BLE profilleri: Device Information, Battery Service, Logger Service gibi servislerle gerçek zamanlı bildirim ve veri çekme desteklenir.
