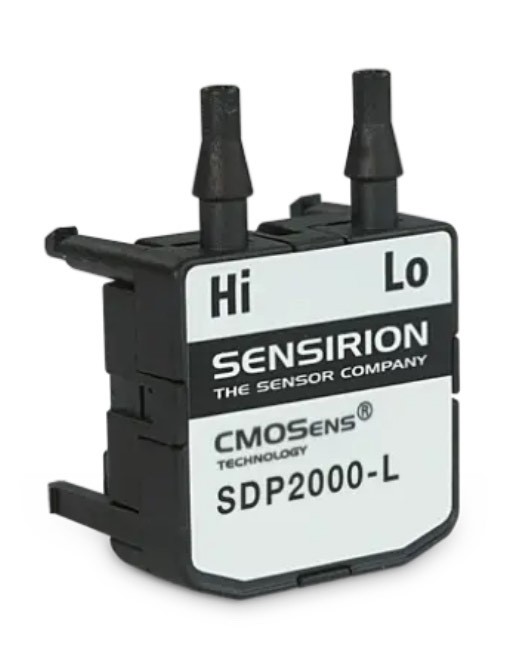

SDP2000-L Sensirion Analog Fark Basınç Sensörü
€97,00
Stokta
Sensirion SDP2000-L Fark Basınç Sensörü: Detaylı Ürün Tanıtımı
Sensirion SDP2000-L, İsviçreli Sensirion firmasının geliştirdiği yüksek performanslı bir analog fark basınç sensörüdür. Hava ve agresif olmayan gazlar (örneğin N₂) için tasarlanmış olup, -100 Pa ila +3500 Pa (-0,4 ila +14 inç su sütunu) ölçüm aralığında hassas fark basıncı ölçümü yapar. PPS (polyphenylene sulfide) gövdesi sayesinde dayanıklı, kimyasal olarak inert ve endüstriyel ortamlarda uzun ömürlü kullanım sunar.
Sensirion’un patentli CMOSens® teknolojisi üzerine kurulu olan bu sensör, sensör elemanını, sinyal işlemeyi ve dijital kalibrasyonu tek bir CMOS çipte birleştirir. Ölçüm, termal akış teknolojisiyle yapılır; bu sayede çok az hava akışı (yaklaşık 1 sccm) yeterlidir ve membran tipi sensörlere göre daha geniş aralık, yüksek çözünürlük ve mükemmel tekrarlanabilirlik sağlar. Analog çıkışlı olmasına rağmen içteki dijital lineerizasyon ve sıcaklık kompanzasyonu sayesinde üstün doğruluk ve sıfır kayma (drift) özelliği vardır.
Ana Özellikler ve Avantajlar
- Tam kalibre edilmiş ve sıcaklık kompanzasyonlu: Fabrikadan çıkarken kalibre edilir, harici kalibrasyon gerektirmez.
- Mükemmel tekrarlanabilirlik ve sıfır kayma: Offset stabilitesi 0-0,3 Pa/yıl seviyesindedir; montaj yönünden etkilenmez.
- Analog lineer çıkış: Kolay entegrasyon için 0,25 V – 4,0 V arası çıkış (5 V besleme ile).
- Yüksek güvenilirlik: 15+ yıllık endüstri kanıtlı teknoloji, kütlesel üretim için optimize edilmiş.
- Küçük boyut ve hafiflik: Ağırlık sadece 14 g, PCB’ye doğrudan snap-on montaj imkânı.
- Geniş medya uyumluluğu: Hava ve azot için; diğer gazlar için Sensirion ile iletişime geçin.
- IP20 koruma sınıfı, kısa süreli 1 bar aşırı basınca dayanıklı, patlama basıncı 2 bar.
Bu özellikler sayesinde SDP2000-L, hem maliyet odaklı hem de yüksek hassasiyet beklenen OEM uygulamalarında ideal seçimdir.
Teknik Özellikler
Aşağıdaki değerler 23°C, 966 mbar mutlak basınç ve 5,0 V besleme gerilimi şartlarında geçerlidir (datasheet’e göre):
| Özellik | Değer Aralığı | Açıklama |
|---|---|---|
| Ölçüm Aralığı | -100 ila +3500 Pa | (-0,4 ila +14 inç H₂O) |
| Kalibre Edilmiş Aralık | 0 ila +3500 Pa | Negatif değerler kalibre edilmemiştir |
| Çıkış Gerilimi | 0,25 V – 4,0 V (lineer) | 0,25 V = 0 Pa, 4,0 V = 3500 Pa |
| Doğruluk | %0,1 – %0,2 FS / %1 – %1,5 m.v. | FS = 3500 Pa |
| Tekrarlanabilirlik | %0,3 – %0,5 m.v. | Çok yüksek tekrarlanabilirlik |
| Çözünürlük | 0,2 – 14 Pa (ölçüm aralığına göre) | En iyi sinyal/gürültü oranı |
| Sıcaklık Ek Hatası | 0 – %0,05 m.v./°C | Mükemmel sıcaklık kompanzasyonu |
| Besleme Gerilimi | 4,75 – 5,25 V (tipik 5,0 V) | 4,3 – 5,2 mA akım tüketimi |
| Çalışma Sıcaklığı | -10 °C ila +60 °C | Yoğuşmasız |
| Depolama Sıcaklığı | -40 °C ila +80 °C (max. 2 hafta) | – |
| Tepki Süresi | 40 ms | Hızlı tepki |
| Yük Gereksinimi | >20 kΩ direnç, ≤200 pF kapasitans | – |
Basınç hesaplama formülü (lineer çıkış için): P (Pa) = 3500 × (V_out – 0,250) / 3,750 Burada V_out, ölçülen çıkış gerilimidir (Volt cinsinden).
Sensör, ortam basıncına (rakım) bağlı olarak hafif bir etki gösterir; bu etki basit bir formülle düzeltilebilir: Dp_eff = Dp_sensor × P_cal / P_amb (P_cal = 966 mbar).
Mekanik Özellikler:
- Portlar: Çift erkek tüp bağlantısı (Hi ve Lo, iç çap 3,4 mm önerilir).
- Boyutlar: Yaklaşık 28,2 × 22,7 × 10,2 mm (detaylı çizim datasheet’te).
- Montaj: PCB’ye doğrudan lehimlenebilir (dalga lehimleme önerilir; reflow için dikkatli olunmalı).
- Boru uzunluğu etkisi: 0,5 m boruda yaklaşık %0,4 hata (3/16 inç iç çaplı boru ile).
Nerelerde Kullanılır?
SDP2000-L, özellikle HVAC (ısıtma, havalandırma ve klima) sistemlerinde ve tıbbi cihazlarda öne çıkar:
- HVAC ve Bina Otomasyonu: Filtre kirlenme takibi, fan/ventilatör kontrolü, VAV (değişken hava debisi) sistemleri, oda içi aşırı/eksik basınç kontrolü, talep kontrollü havalandırma.
- Tıbbi Cihazlar: Akıllı inhalatörler, mekanik ventilatörler, CPAP cihazları, anestezi makineleri, infüzyon pompaları, kalp-akciğer makineleri.
- Diğer Endüstriyel Uygulamalar: Gaz analizörleri, temiz oda basınç kontrolü, akü enerji depolama sistemleri, yanma kontrolü, hava temizleyiciler, iç mekan hava kalitesi monitörleri ve daha birçok OEM projesi.
Sensirion’un genel fark basınç sensör ailesi gibi SDP2000-L de tıbbi, HVAC, otomotiv ve endüstriyel alanlarda uzun vadeli stabilite sağlar. Özellikle düşük basınç farklarında (10 Pa altı) bile yüksek hassasiyet ve sıfır kayma ile rakiplerinden ayrılır.
Neden SDP2000-L Tercih Edilmeli?
- Düşük maliyetli ama yüksek performanslı bir çözüm arıyorsanız ideal.
- Analog çıkışıyla mevcut sistemlere kolay entegrasyon.
- Sensirion’un 20+ yıllık CMOSens® deneyimiyle garanti edilen kalite ve uzun ömür.
- RoHS ve REACH uyumlu, endüstriyel standartlara uygun.
Sipariş Bilgisi: Parça numarası: SDP2000-L (Sensirion ürün kodu 1-100113-03).
Stok ve fiyat bilgisi için lütfen Fark Tedarik ve Elektronik firması ile irtibata geçiniz.
Please contact us for SDP2000-L price and stock details.
