AT26DF081A-SSU SMD Entegre
€1,50
Stokta
AT26DF081A-SSU, Atmel (şimdi Microchip/Renesas bünyesinde) tarafından üretilmiş bir SMD (Surface Mount Device) Serial NOR Flash bellek entegresidir.
Bu entegre, 8 Megabit (1 MByte) kapasiteli, SPI arayüzlü bir Flash Memory‘dir. Özellikle gömülü sistemlerde, tüketici elektroniğinde (set-top box, TV, yazıcı, ağ cihazları vb.), program kodu (firmware) depolamak için kullanılır. Düşük güç tüketimi ve yüksek hızı sayesinde kod çalıştırma veya veri saklama uygulamalarında yaygındır.

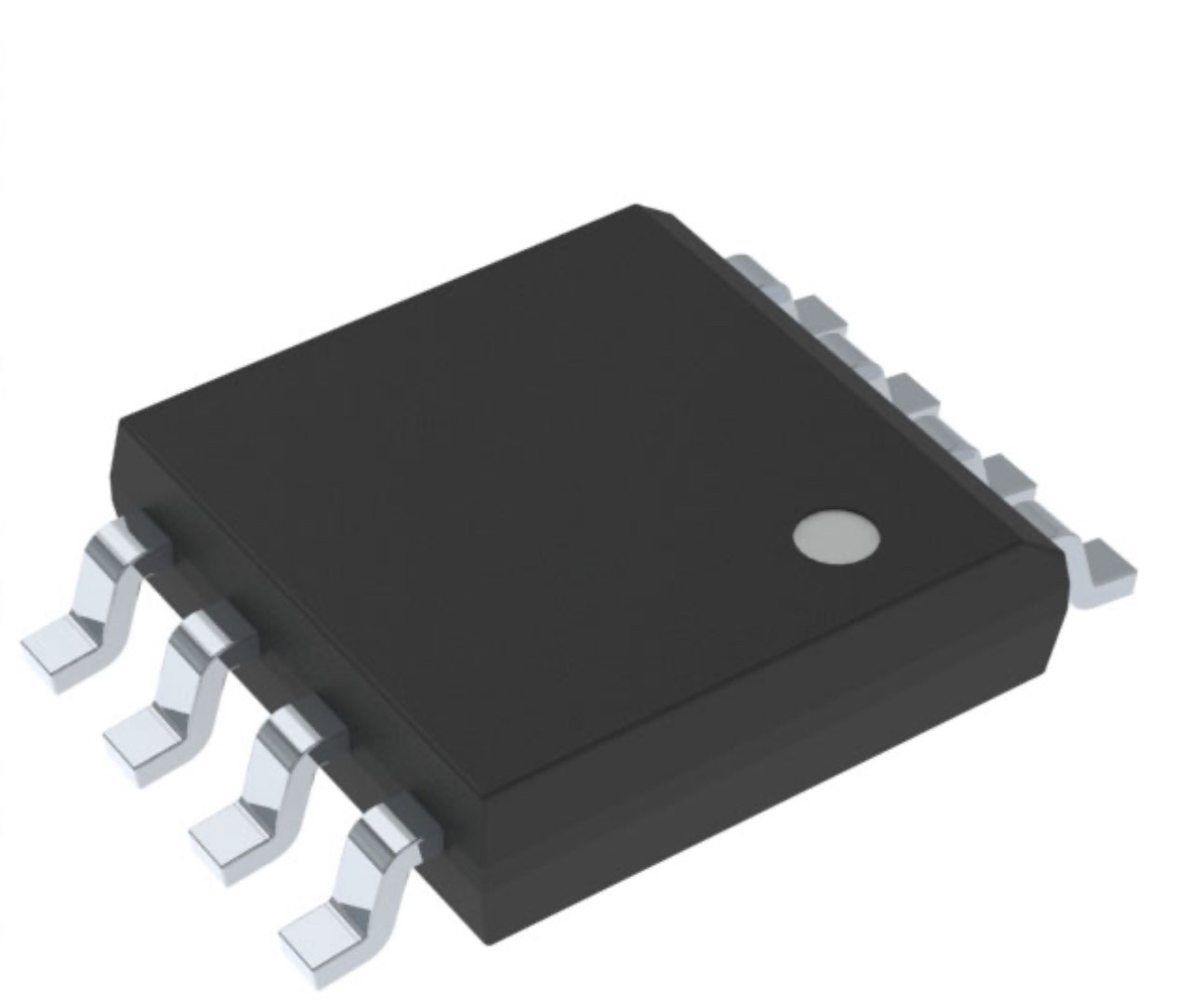

Paket Tipi: SSU → 8-Pin SOIC (Narrow Body, 5.30 mm genişlik), SMD (yüzeye montaj) paketi. “SSU” genellikle Pb-free (kurşunsuz) ve RoHS uyumlu versiyonu belirtir. Benzer varyantı AT26DF081A-SU‘dur.
Temel Teknik Özellikleri
| Özellik | Değer |
|---|---|
| Bellek Tipi | Serial NOR Flash (DataFlash) |
| Kapasite | 8 Mbit (1 M x 8) / 1 MByte |
| Organizasyon | 4096 sayfa × 256 byte |
| Arayüz | SPI (Serial Peripheral Interface) |
| Maksimum Saat Frekansı | 70 MHz |
| Besleme Gerilimi (Vcc) | 2.7V ~ 3.6V (3.3V nominal) |
| Çalışma Sıcaklığı | -40°C ~ +85°C (Endüstriyel seviye) |
| Okuma Akımı (Aktif) | Maks. 16 mA |
| Program/Erase Zamanı | Hızlı sayfa programlama ve blok silme |
| Dayanıklılık | Yüksek sayıda yazma/silme döngüsü |
| Paket | 8-SOIC (0.209″ / 5.30 mm genişlik) |
| Montaj Tipi | SMD / SMT |
| Durum | Obsolete (Üretimi durdurulmuş) |
Önemli Özellikler
- 2.7V minimum gerilimle çalışır → Düşük güçlü sistemler için uygundur.
- SPI modları destekler (0 ve 3).
- Deep Power-down modu ile çok düşük güç tüketimi.
- Sector/Block Erase ve Chip Erase komutları.
- Page Program (256 byte’lık sayfalar halinde hızlı yazma).
- Yazılım koruması (Write Protect) ve donanım koruma pinleri bulunur.
- Yüksek hızda kod çalıştırma (XIP – eXecute In Place) destekler bazı uygulamalarda.
Kullanım Alanları
- Firmware depolama
- Konfigürasyon verisi saklama
- Tüketici elektroniği cihazları
- Endüstriyel kontrol sistemleri
- Eski projelerde yedek parça olarak (obsolet olduğu için yeni tasarımlarda alternatif önerilir: Winbond W25Q80, Macronix MX25L8006E, Microchip SST25VF080B gibi benzer 8Mbit SPI Flash’ler)
Fiyat ve stok bilgisi için lütfen bizimle irtibata geçiniz.
Please contact us for price and stock details.
