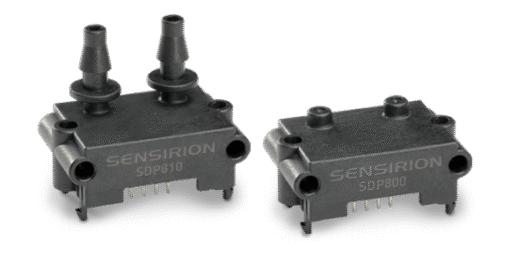

SDP810-500pa Fark Basınç Sensörü

Sensirion SDP810-500Pa, yüksek hassasiyetli ve güvenilir bir dijital fark basınç sensörü olup, özellikle yüksek hacimli ve maliyet odaklı uygulamalar için tasarlanmıştır.

Sensirion’un patentli CMOSens® teknolojisine dayanan bu sensör, hava ve agresif olmayan gazların basınç ölçümünde üstün doğruluk ve uzun vadeli stabilite sunar. Kompakt tasarımı, kolay entegrasyon imkanı ve sıfır noktası kayması olmaması, SDP810-500 paskal sensörü endüstriyel ve medikal uygulamalarda ideal bir seçim haline getirir.

Teknik Özellikleri;
• Ölçüm Aralığı: -500 Pascal ile +500 Pascal (-2.0 inç H₂O ile +2.0 inç H₂O), hava ve N₂ için kalibre edilmiştir.
• Doğruluk: Sıfır noktasında 0.1 Pa doğruluk, ölçüm aralığında %3 okuma hassasiyeti.
• Tekrarlanabilirlik: 0.05 Pa sıfır noktası tekrarlanabilirliği, okuma değerinin %0.5’i kadar tekrarlanabilirlik.
• Kararlılık: Yılda 0.05 Pa’dan az sıfır noktası kayması, sıcaklık değişimlerinde 10°C başına okuma değerinin %0.5’inden az sapma.
• Çıkış: Dijital I²C arayüzü, mikroişlemcilere kolay bağlantı sağlar.
• Çalışma Voltajı: 2.7 V – 5.5 V.
• Akım Tüketimi: 3.8 mA.
• Bağlantı Türü: Tüp bağlantılı, 4-pinli PCB montaj.
• Aşırı Yük Basıncı: Maksimum 1 bar.
• Sıcaklık Dayanımı: 125°C’ye kadar çalışabilir, yüksek sıcaklık ortamlarına uygundur.
• ESD Hassasiyeti: Elektrostatik deşarja karşı dikkatli kullanım gerektirir.

Sensör, termal sensör elemanı ile akış üzerinden ölçüm teknolojisini kullanarak, sinyal işleme ve dijital kalibrasyonu tek bir CMOS çipte birleştirir. Bu, yüksek kaliteli seri üretim için uygun maliyetli ve güvenilir bir çözüm sunar. Akıllı ortalama fonksiyonları ve çoklu ölçüm modları, sensörün esnekliğini artırır.

Kullanım Alanları;
SDP810-500Pa, hassas hava akışı ölçümünün kritik olduğu çeşitli uygulamalarda kullanılmak üzere tasarlanmıştır:
• HVAC Sistemleri: Değişken hava hacmi (VAV) kontrolörleri, brülörler, ısı geri kazanım sistemleri ve filtre izleme gibi uygulamalarda hava akışının hassas ölçümü için idealdir. Filtre tıkanıklığı tespiti ve enerji verimliliği optimizasyonu sağlar.

• Medikal Uygulamalar: Solunum cihazları ve ventilasyon sistemlerinde hava akışını ölçmek için kullanılır, hastaların güvenliği ve konforu için kritik öneme sahiptir.
• Otomotiv Sektörü: Kabin hava kalitesi izleme ve yolcu bölmesi basınç kontrolü gibi uygulamalarda yüksek doğruluk sağlar.
• Endüstriyel Otomasyon: Kompakt boyutu ve dayanıklı yapısı sayesinde, endüstriyel sistemlerde hava basıncı ve kalite ölçümü için uygundur.
• Çevre İzleme: Hava kalitesi izleme sistemlerinde hassas ölçümler için tercih edilir.

Avantajları;
• Yüksek Doğruluk ve Kararlılık: Sıfır noktası kayması olmadan uzun vadeli güvenilir ölçümler.
• Kompakt Tasarım: Küçük boyutları sayesinde yer tasarrufu sağlar ve sistemlere kolayca entegre edilir.
• Dijital Arayüz: I²C çıkışı, mikroişlemcilere doğrudan bağlantı imkanı sunar.
• Dayanıklılık: Yüksek sıcaklıklara ve zorlu ortamlara uygun sağlam yapı.
• Maliyet Etkinliği: Yüksek hacimli OEM uygulamaları için ekonomik bir çözüm.

Tamamlayıcı Ürünler
SDP810-500Pa, Sensirion’un sıcaklık veya nem sensörleriyle birleştirilerek kapsamlı bir ölçüm çözümü sunabilir. Örneğin, HVAC sistemlerinde hava akışı ölçümünü sıcaklık ve nem verileriyle desteklemek, daha bütüncül bir sistem performansı sağlar.
Sonuç
Sensirion SDP810-500Pa, yenilikçi CMOSens® teknolojisiyle desteklenen yüksek performanslı bir fark basınç sensörüdür. HVAC, medikal, otomotiv ve endüstriyel uygulamalarda güvenilirlik, doğruluk ve entegrasyon kolaylığı arayanlar için mükemmel bir seçimdir. Sensör, enerji verimliliğini artırarak, güvenliği ve konforu iyileştirerek daha iyi bir gelecek için çözümler sunar.

SDP810-500pa (500pascal) Fark Basınç Sensörü için toptan ve perakende satış, uygun fiyat, stok ve teslim tarihleri konusunda lütfen firmamız ile iletişime geçiniz.

Sensirion SDP810-500Pa sensörünün örnek bir devre tasarımı için aşağıdaki bilgiler ve adımlar, sensörün doğru şekilde bağlanması ve çalıştırılması için faydalı olacaktır.

SDP810-500Pa, dijital I²C arayüzü üzerinden iletişim kuran bir fark basınç sensörü olduğundan, mikrodenetleyicilerle (örneğin Arduino, ESP32 veya Raspberry Pi) kolayca entegre edilebilir. Aşağıda, sensörün temel bir devre bağlantısı ve kullanımına dair örnek bir tasarım sunulmaktadır.

Sensirion SDP810-500Pa Örnek Devre Tasarımı

Gerekli Malzemeler;
• Sensirion SDP810-500Pa sensörü
• Mikrodenetleyici (ör. Arduino Uno, ESP32 veya benzeri)
• Bağlantı kabloları (jumper wires)
• Breadboard veya PCB (prototip veya kalıcı kurulum için)
• 3.3V veya 5V güç kaynağı (mikrodenetleyicinin desteklediği voltaja uygun)
• Opsiyonel: 4.7kΩ pull-up dirençleri (I²C hattı için, bazı mikrodenetleyicilerde gerekmeyebilir)
• Basınç tüpleri (sensörün tüp bağlantıları için)
Sensör Pinout Bilgisi
SDP810-500Pa sensörü, 4 pinli bir konnektöre sahiptir:
1. VDD: Güç beslemesi (2.7V – 5.5V)
2. GND: Toprak
3. SCL: I²C saat sinyali (Serial Clock)
4. SDA: I²C veri sinyali (Serial Data)

Devre Bağlantı Şeması;
Aşağıdaki bağlantılar, SDP810-500Pa sensörünü bir Arduino Uno veya ESP32 ile kullanmak için temel bir devre örneğidir:
1. VDD: Arduino’nun 3.3V veya 5V pinine bağlayın (sensör 2.7V-5.5V aralığında çalışır, mikrodenetleyicinizin voltajına uygun seçimi yapın).
2. GND: Arduino’nun GND pinine bağlayın.
3. SCL: Arduino Uno için A5 pinine (veya ESP32 için GPIO 22 gibi uygun bir SCL pinine) bağlayın.
4. SDA: Arduino Uno için A4 pinine (veya ESP32 için GPIO 21 gibi uygun bir SDA pinine) bağlayın.
5. Pull-up Dirençleri: I²C hattında (SCL ve SDA) genellikle 4.7kΩ pull-up dirençleri kullanılır. Arduino veya ESP32’nin dahili pull-up dirençleri varsa bu adım atlanabilir.
6. Basınç Tüpleri: Sensörün tüp bağlantı noktalarını (0.2” çaplı tüpler) ölçüm yapılacak hava akış sistemine bağlayın. Pozitif ve negatif basınç portlarını doğru şekilde bağladığınızdan emin olun.
Not: Sensör ESD’ye (elektrostatik deşarj) karşı hassastır. Bağlantı yaparken ESD önlemlerine dikkat edin.
